HCZXR直线电机二维平台
所属类别：电动位移台
- 售后QQ：
- 售后QQ：
咨询热线：18162333884
详细内容

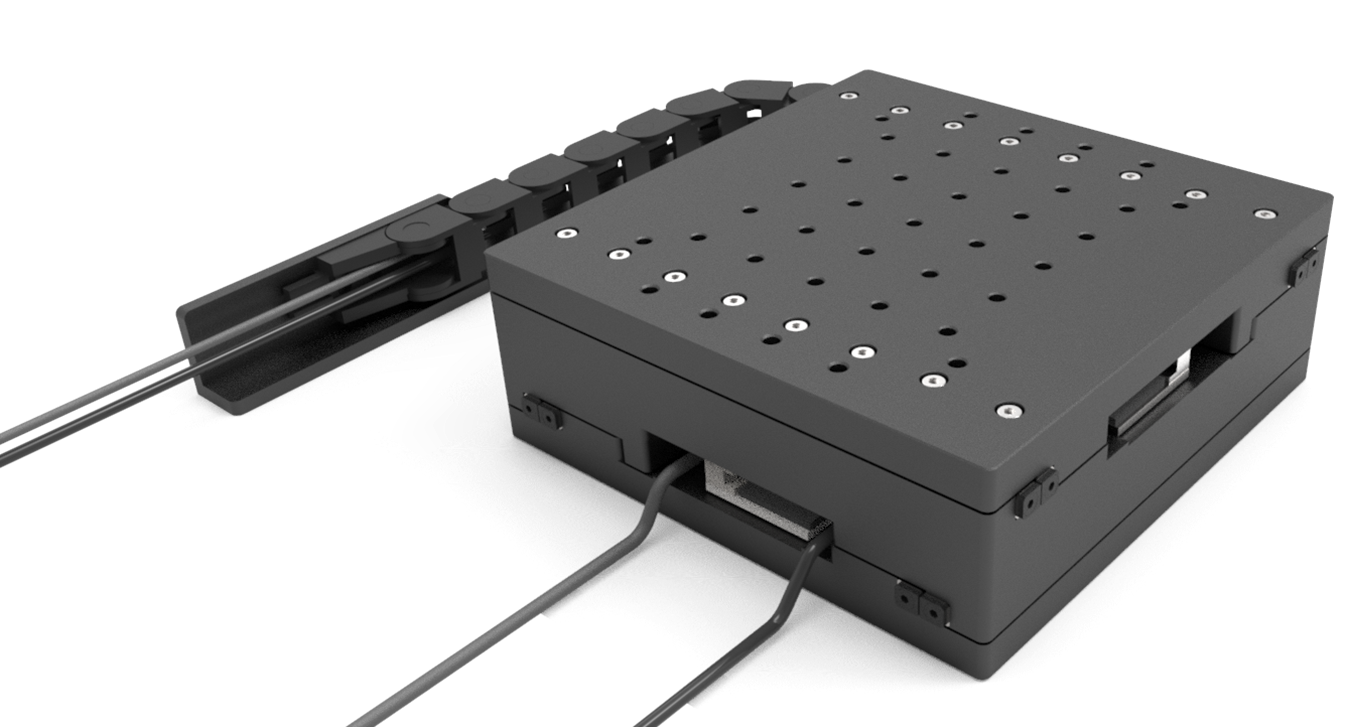

一体式高精度直线电机二维平台
产品介绍：
HCZXR系列直线电机平台是华创智造推出的最新型一体式设计平台。进口交叉滚柱导轨的选用，保证了设备运行尤其是小步距运动时优秀的响应以及线性精度；直驱加全闭环机构又进一步保证了整套系统的重复性；一体化整体结构件加工，既让平台拥有了非常优秀的高度控制，同时精度及稳定性要稳稳优于传统的十字交叉堆叠平台。
主要特征：
低幅面设计，最大厚度72mm
进口高精度交叉滚柱导轨，静音、顺滑，直线度、平面度一流
直驱机构，无回程间隙
全闭环反馈，分辨率高达50nm
采用高性能的铝合金加工一体数控加工而成
表面经过喷砂以及阳极氧化处理，美观又经久耐用
技术参数：
|
型号 |
HCZXR50*50 |
HCZXR100*100 |
HCZXR150*150 |
HCZXR200*200 |
|||||
|
行程（mm） |
50X50 |
100X100 |
150X150 |
200X200 |
|||||
|
导轨类型 |
进口精密交叉滚珠导轨 |
进口精密交叉滚珠导轨 |
|||||||
|
电机规格 |
无铁芯直线电机 |
无铁芯直线电机 |
|||||||
|
额定推力/峰值推力（N） |
20/45 |
40/90 |
|||||||
|
光栅尺分辨率 |
50nm |
50nm |
|||||||
|
平台最大数量（mm/s） |
＞300 |
＞300 |
|||||||
|
上轴空载最大速度（g） |
4 |
3 |
2 |
2.2 |
|||||
|
下轴空载最大速度（g） |
2 |
1.5 |
1.2 |
1.2 |
|||||
|
双向重复定位精度（um） |
≤0.8 |
≤1 |
|||||||
|
直线度(um) |
≤±1 |
≤±1.5 |
≤±2 |
||||||
|
平面度(um) |
≤±4 |
≤±5 |
≤±6 |
≤±8 |
|||||
|
正交性（arc sec） |
20 |
20 |
|||||||
|
材质 |
铝合金 |
铝合金 |
|||||||
|
重量（kg） |
6 |
8.6 |
15 |
24 |
|||||
如需其它行程，可联系厂家沟通定制。
注意事项：
1、直线电机平台属于高精度精密设备，因此如果希望得到最好的性能，需要保证足够的使用环境，尤其在使用要求重复定位精度小于1um的设备上，所有指标的复现都需要满足一定的温度、湿度、气压、振动等，详细要求可进一步联系厂家咨询沟通
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用华创智造自主生产的高精度控制器，搭配高精度系列控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
