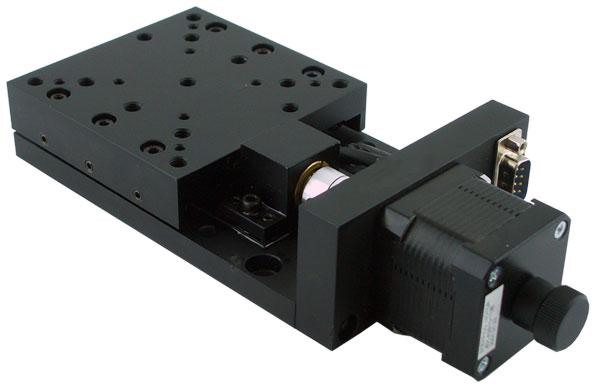

HCBP薄型电控平移台
所属类别：电动位移台
- 售后QQ：
- 售后QQ：
咨询热线：18162333884
详细内容
产品特点：
电移台台面高度30mm最高处仅44mm，特别适合空间高度要求小、行程小、分辨率要求高的应用
电机和滚珠丝杆通过进口高品质弹性联轴节连接，消偏性能好，可以消除反间隙和扭振
配有手轮，方便调试，两端装有零位和限位开关，方便准确定位和保护产品
标配步进电机和RS232接口，配合华创自主研发的运动控制器可对其实现控制
提供电机相关技术支持， 接受产品的改制和量身定制
技术指标：
|
产品型号 |
HCBP01 |
HCBP02 |
HCBP3 |
HCBP04 |
|||
|
结 构 描 述
|
台面尺寸(mm) |
65*65 |
90*90 |
90*110 |
115*180 |
||
|
行程(mm) |
13 |
30 |
50 |
100 |
|||
|
导轨 |
V形导轨 + 交叉滚柱 |
||||||
|
丝杆导程 |
1mm |
||||||
|
标配电机 |
42步进电机(1.8°) |
||||||
|
额定电流 |
1.5A |
||||||
|
主体材料 |
铝合金/不锈钢 |
||||||
|
表面处理 |
阳极氧化发黑 |
||||||
|
台面承载 |
10kg |
12kg |
|||||
|
自重 |
1.1kg |
1.25kg |
1.5kg |
2.5kg |
|||
|
精 度 描 述
|
分辨率(mm) |
0.000039 |
0.000078 |
||||
|
最大速度 |
10mm/s |
||||||
|
重复定位精度 |
<0.0025mm |
< 0.003mm |
< 0.005mm |
||||
|
回程间隙 |
< 0.005mm |
||||||
薄型电动平移台 电动直线位移台
