HCPYF封闭电控平移台
所属类别：电动位移台
- 售后QQ：
- 售后QQ：
咨询热线：18162333884
详细内容

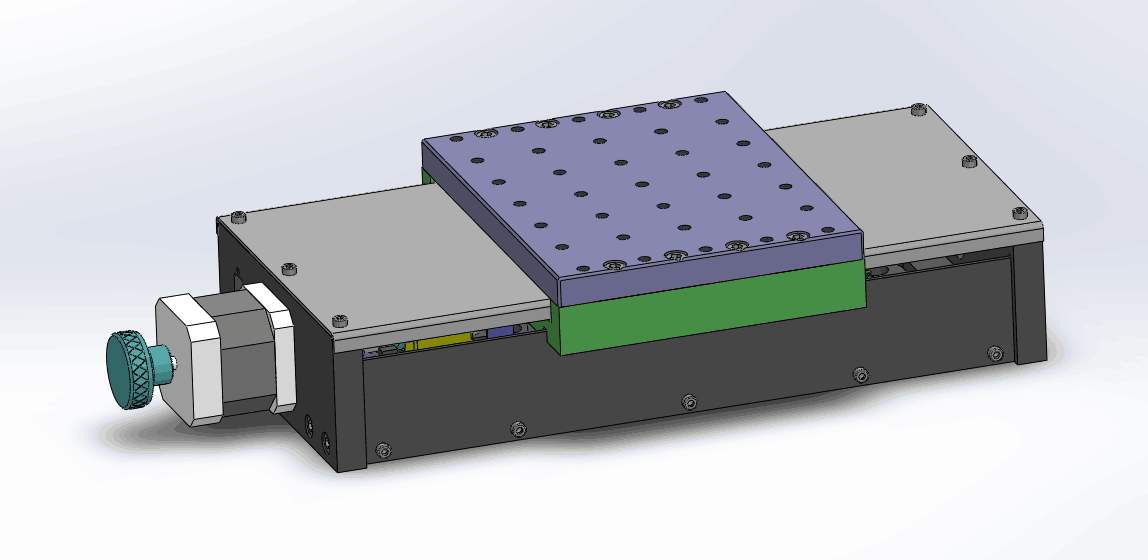

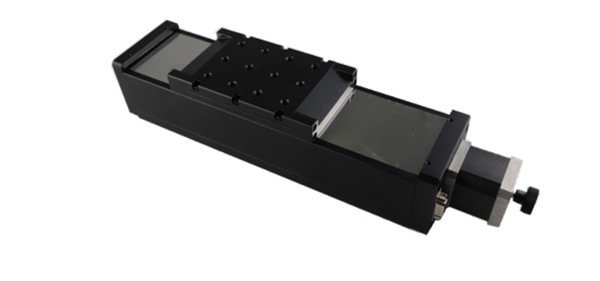

产品介绍：
在其它平移台基础上增加带防护罩而形成的产品，有效保护丝杆和导轨，可在恶劣的环境下工作
防护罩是拉丝不锈钢或铝合金、软式防尘布，能保证其有效行程，特别适合激光，自动化，半自动化行业领域使用
光电开关零定位，两端设限位开关，垂直使用时可选装减速电机或断电保护器
配装高速伺服电机时，另特加装防撞安全装置，有效地保护设备和人员安全
合理的导轨调整固定方式大大提高了导轨的安装精度，有效保证运动的直线度和平行度
底座有标准孔距的螺纹孔和通孔，方便安装固定，特殊轴端设计，保证长期有效运行
标配步进电机和RS232接口，华创智造自主研发的SC系列运动控制器可对其实现自动化控制
提供步进与伺服的电气配件，提供电机相关技术支持，接受产品的改制和量身定。
技术参数：
|
产品型号 |
HCPYF500 |
HCPYF1000 |
HCPYF1500 |
HCPYF200 |
HCPYF250 |
HCPYF300 |
HCPYF400 |
||
|
物 理 结 构
|
行程 |
50mm |
100 mm |
150 mm |
200 mm |
250mm |
300 mm |
400 mm |
|
|
台面尺寸（mm） |
120*164 |
120*162 |
120*184 |
120*184 |
120*184 |
150*195 |
165*207 |
||
|
丝杆规格 |
精密滚珠丝杆（导程4-16mm） |
精密滚珠丝杆导程（5-16mm） |
|||||||
|
导轨 |
高精密线性滑块导轨 |
||||||||
|
电机 |
42步进电机（1.8°）/伺服电机 |
57步进电机（1.8°）/伺服电机 |
|||||||
|
最大静转矩 |
40Ncm |
100-170Ncm |
|||||||
|
额定电流 |
1.5A（步进电机） |
2.4A（步进电机） |
|||||||
|
主体材料 |
铝合金/不锈钢 |
||||||||
|
表面处理 |
阳极氧化发黑 |
||||||||
|
台面承载 |
20kg |
30-50kg |
50kg |
||||||
|
重量 |
2.5kg |
3kg |
4kg |
4.8kg |
5.8kg |
6.8kg |
|
||
|
精 度 描 述 |
最大速度 |
25mm/s-50mm/s |
|
||||||
|
重复定位精度 |
< 0.01mm |
||||||||
|
直线度 |
3μm |
6μm |
10μm |
12μm |
18μm |
25μm |
30μm |
||
|
偏摆 |
25″ |
30″ |
35″ |
40″ |
45″ |
||||
|
俯仰 |
25″ |
30″ |
35″ |
40″ |
45″ |
||||
|
回程间隙 |
2µm |
||||||||
|
丢步运动 |
3µm |
5µm |
|||||||
